Улучшенная декомпиляция Native Code в VB Decompiler v26.2

Мы рады сообщить о выходе VB Decompiler версии 26.2. Это крайне насыщенное обновление, сосредоточенное на существенном повышении точности декомпиляции программ, скомпилированных в Native Code. Трёхуровневая система определения переменных типа Variant, полноценная поддержка чтения и записи многомерных массивов SafeArray, изоляция состояний ветвей If ... Else ... End If на основе снимков, значительно расширенная эвристическая база данных COM/Interface ID, а также многочисленные исправления и рефакторинг на уровне ядра, делающие декомпилятор более надёжным при работе со сложными реальными бинарными файлами.

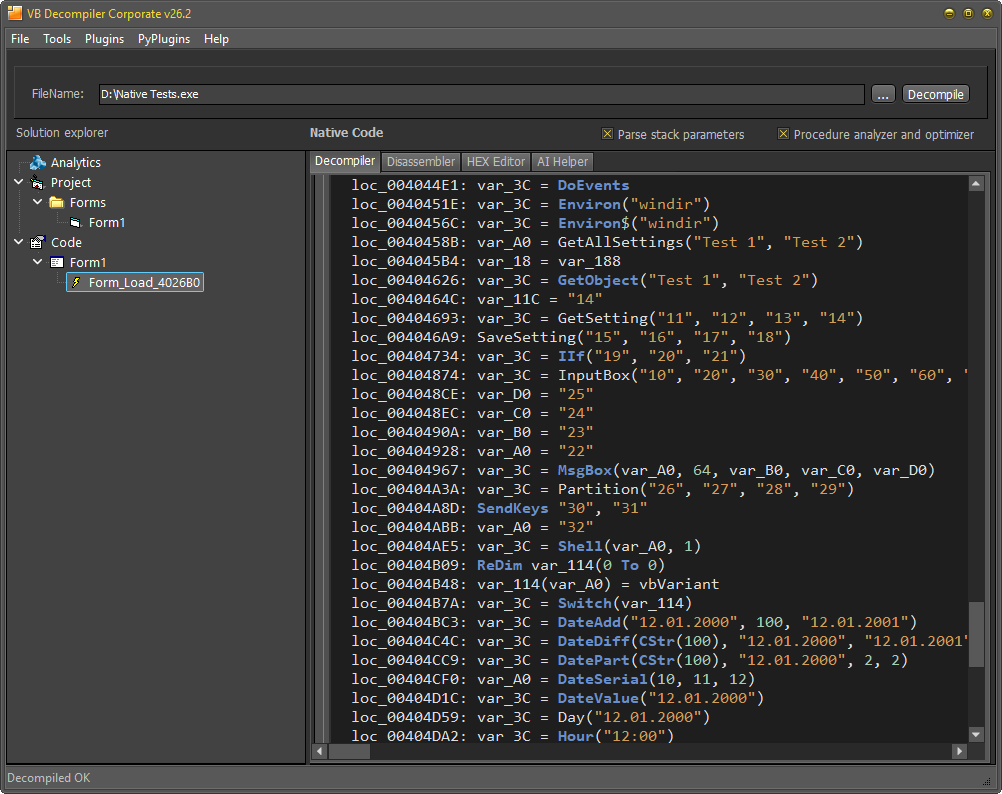

Трёхуровневое определение переменных типа Variant в Native Code

Одна из ключевых сложностей при декомпиляции VB6 Native Code - корректное определение переменных типа Variant на стеке во время вызовов функций. Variant является универсальным контейнерным типом VB6 и может хранить целые числа, строки, объекты и значения любых других подтипов во время выполнения. В скомпилированном нативном коде они передаются как сырые структуры в памяти без явных аннотаций типов, что делает точное восстановление крайне затруднительным.

В версии 26.2 реализован многоуровневый подход обнаружения, решающий вопрос сразу с нескольких сторон одновременно:

• Эвристическое обнаружение на основе анализа стека. Декомпилятор анализирует компоновку стека и соглашения о вызовах, чтобы определить места построения и передачи структур Variant даже при полном отсутствии иной контекстной информации.
• Сигнатурное обнаружение с использованием заранее подготовленной базы данных свойств и методов. Тщательно подобранная база данных известных свойств и методов объектов, охватывающая наиболее часто вызываемые COM-интерфейсы в программах VB6, позволяет декомпилятору распознавать параметры типа Variant путём сопоставления вызываемой цели с известными сигнатурами.
• Определение типа на лету путём разбора интерфейса вызываемого объекта по его Interface ID. Когда декомпилятор сталкивается с вызовом с поздним связыванием и может определить идентификатор интерфейса (Interface ID) целевого объекта, он разбирает описание интерфейса объекта в процессе декомпиляции и использует полученную информацию для точного определения типов параметров.

В совокупности эти три механизма существенно сокращают число случаев, когда параметры типа Variant остаются неопределёнными или определяются неверно - особенно в коде, активно использующем COM-автоматизацию.

Разбор параметров вызываемых функций при раннем связывании (разрешаемом на этапе компиляции через TypeLib) и позднем связывании (разрешаемом во время выполнения через IDispatch), а также при прямых вызовах Win32 API, также стал значительно более точным и последовательным.

Расширенный разбор подтипов Variant

Наряду с новыми уровнями обнаружения расширен и сам парсер типа Variant. Ранее парсер выполнял специализированную обработку лишь пяти подтипов: vbBoolean, vbSingle, vbDouble, vbCurrency и vbDate. Все прочие подтипы обрабатывались обобщённо, а их типы определялись исключительно эвристически.

В версии 26.2 добавлена специализированная поддержка разбора ещё пяти подтипов:

• vbInteger - 16-битные знаковые целые числа.
• vbLong - 32-битные знаковые целые числа.
• vbByte - беззнаковые 8-битные значения.
• vbString - строковые значения BSTR, хранящиеся внутри Variant.
• vbObject - ссылки на объекты внутри Variant.

Разбор TypeLibrary и конвейер построения базы данных объектов обновлены с учётом новых подтипов. Это теперь позволяет точно и последовательно определять типы в тех фрагментах кода, которые ранее обрабатывались исключительно эвристически, что даёт более чистый и точный результат декомпиляции.

Поддержка большинства сценариев SafeArray: чтение и запись многомерных массивов

Одно из наиболее значимых улучшений декомпиляции в версии 26.2. VB6 хранит большинство массивов внутри в виде структур SafeArray - COM-дескриптора, содержащего тип элемента, размерность, границы и указатель на данные. Для корректного восстановления обращений к массивам из нативного кода декомпилятор должен полностью понимать эту структуру: разобрать дескриптор, отследить количество измерений и их границы, вычислить адреса элементов из многоиндексных выражений и отобразить всё это обратно в читаемый VB6 код.

В предыдущих версиях VB Decompiler поддержка SafeArray была лишь частичной. Декомпилятор распознавал операции создания и изменения размера массивов - вызовы __vbaRedim, __vbaRedimPreserve и аналогичных функций среды выполнения VB - и корректно генерировал соответствующие инструкции ReDim. Однако само по себе чтение и запись элементов массива во время выполнения не поддерживалось. Скомпилированный код, обращающийся к памяти массива - загрузка указателя SafeArray, чтение дескрипторов измерений, вычисление смещения в памяти по многомерным индексам и разыменование элемента - оставался нераскрытым. Декомпилятор выдавал его в виде запутанной последовательности выражений на уровне регистров, арифметики указателей и частично вычисленных стековых операций, не имеющей ничего общего с исходным кодом.

Результат был особенно печальный для методов, содержащих интенсивную работу с массивами. Обращения к элементам массивов превращались в множественные выражения, смешивающие сырые смещения в памяти с частично распознанными полями структур - всё это соединялось знаками равенства, скобками и значениями индексов так, что не имело синтаксической силы ни в одном языке. Любое осмысленное восстановление логики метода из такого вывода было практически невозможным.

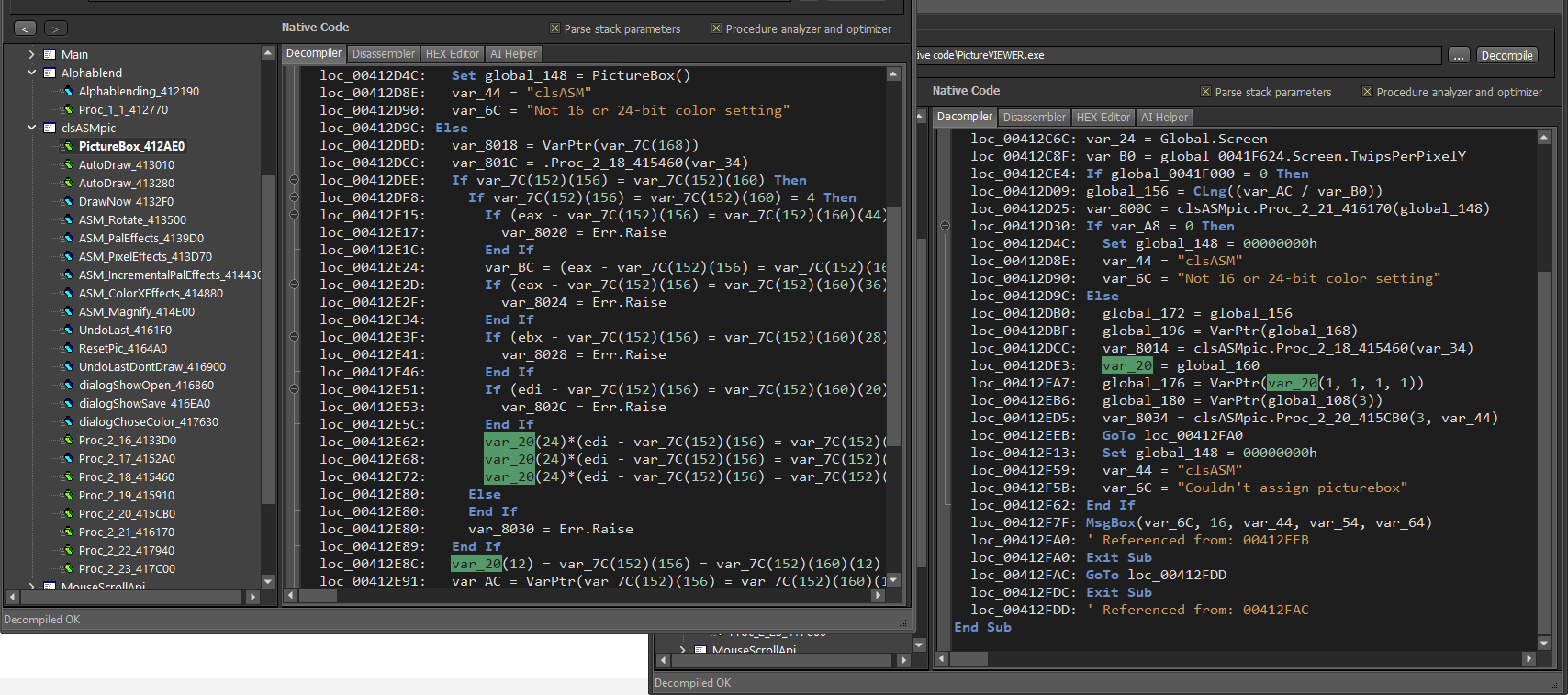

Как это выглядело раньше

Чтобы наглядно представить масштаб проблемы, рассмотрим фрагмент из результата декомпиляции до - реального метода, работающего с четырёхмерным массивом. В выводе появлялись следующие строки:

  loc_00412DEE:   If var_7C(152)(156) = var_7C(152)(160) Then
  loc_00412DF8:     If var_7C(152)(156) = var_7C(152)(160) = 4 Then
  loc_00412E15:       If (eax - var_7C(152)(156) = var_7C(152)(160)(44)) >= var_7C(152)(156) = var_7C(152)(160)(40) Then
  loc_00412E62:       var_20(24)*(edi - var_7C(152)(156) = var_7C(152)(160)(20)) = ...
  loc_00412E68:       var_20(24)*(edi - ...)+(ebx - ...)*var_7C(152)(156) = ... + var_BC
  loc_00412E72:       var_20(24)*(edi - ...)+(ebx - ...)*...+var_BC*... = ... + (eax - ...)

Эти строки отражают то, что декомпилятор выдавал при встрече с чтением и записью элементов SafeArray без анализа и разбора внутренней структуры SafeArray. Каждое выражение в действительности является свёрнутым представлением сырой арифметики указателей над полями дескрипторов SAFEARRAY и SAFEARRAYBOUND - членами cElements и lLbound записи границ каждого измерения в сочетании с вычисленным смещением в буфере данных. Результат был синтаксически недопустимым, семантически бессмысленным и совершенно нечитаемым.

Новый движок SafeArray

В версии 26.2 реализован полноценный анализ SafeArray, охватывающий полный жизненный цикл операций с массивами в скомпилированном VB6 Native Code:

• Разбор дескриптора SafeArray. Декомпилятор Native Code теперь полностью разбирает находящуюся в памяти структуру SAFEARRAY: размер элемента (cbElements), количество измерений (cDims), указатель на данные (pvData) и записи SAFEARRAYBOUND для каждого измерения, содержащие количество элементов и нижнюю границу. В большинстве случаев это даёт декомпилятору полную модель формы массива на этапе декомпиляции.
• Восстановление многомерных индексов. VB6 компилирует обращение по многомерным индексам (arr(i, j, k)) в плоское смещение в памяти, вычисляемое как последовательность операций умножения и сложения над размерами измерений и нижними границами. Декомпилятор теперь в большинстве случаев распознаёт существенное число таких шаблонов, обращает вычисление смещения и восстанавливает исходные индексные выражения для каждого измерения.
• Восстановление операций чтения. Чтение элементов массива - когда скомпилированный код загружает значение по вычисленному адресу элемента - теперь в большинстве случаев распознаётся и выводится в виде правильных выражений с индексами: var_20(i, j, k, l).
• Восстановление операций записи. Запись в элементы массива, включая индексированные цели присваивания в левой части операторов присвоения, обрабатывается корректно в большинстве случаев.
• VarPtr для элементов массива. Вызовы VarPtr с элементом массива в качестве аргумента - используемые для получения сырого указателя на конкретный элемент, что является распространённым шаблоном в коде VB6, передающем данные массивов в функции API, - теперь корректно восстанавливаются как VarPtr(arr(i, j, ...)) с правильными индексными выражениями.
• Распознавание шаблонов проверки границ. Скомпилированный код VB6 вставляет явные проверки границ перед каждым обращением к массиву, сравнивая запрошенный индекс с нижней границей и количеством элементов, хранящимися в записи SAFEARRAYBOUND. Декомпилятор распознаёт эти генерируемые компилятором последовательности проверок и подавляет их в выводе - они являются шаблонным кодом компилятора, а не логикой исходного кода, и их присутствие в прежнем выводе было лишь источником лишнего кода.
• Аннотация типов переменных. Переменные, идентифицированные как ссылки на SafeArray, теперь объявляются с типом SafeArray в декомпилированном выводе, делая явную связь между объявлениями и использованием переменной.

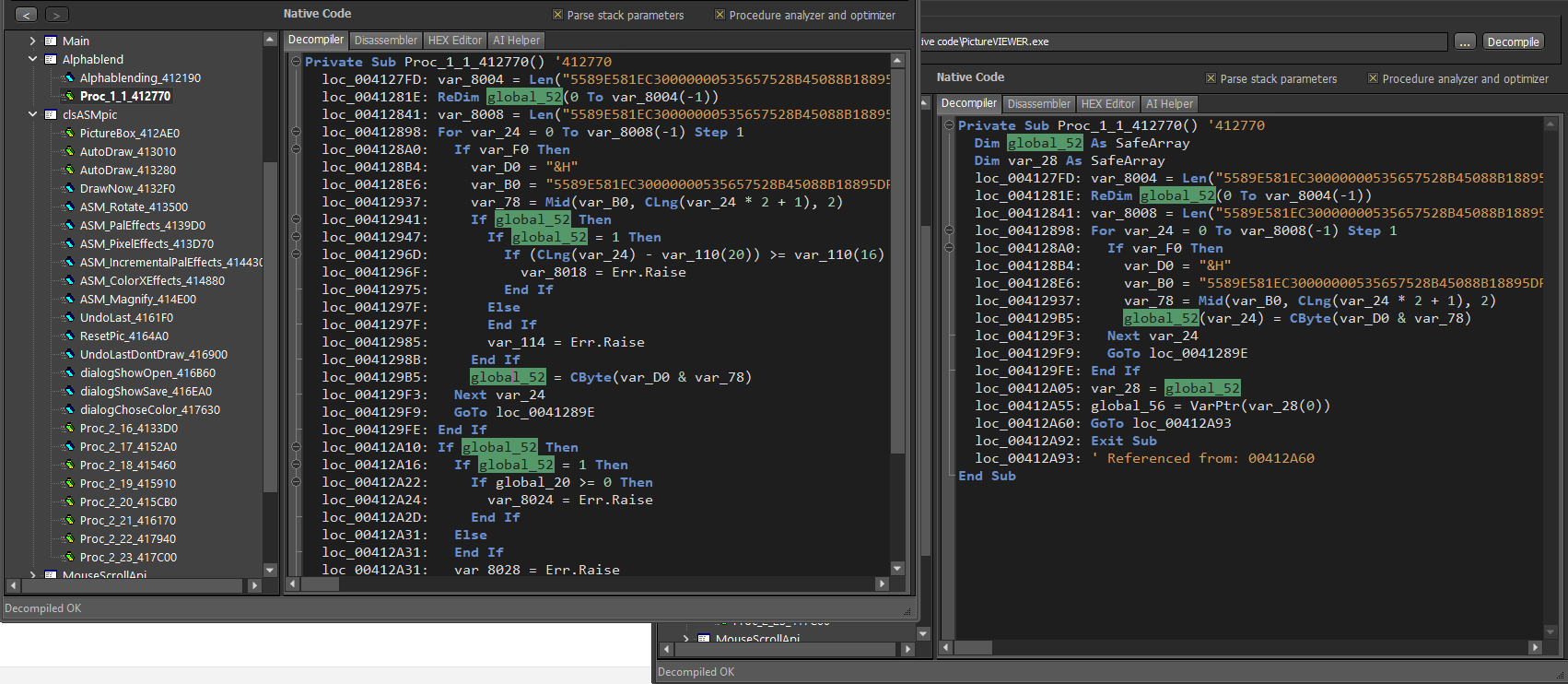

Результат

Тот же метод, который ранее порождал десятки строк нечитаемого кода на уровне регистров, теперь декомпилируется в чистый, сразу узнаваемый исходный код VB6. Критический фрагмент, ранее превращавшийся в многострочную "катастрофу", показанную выше, теперь выглядит так:

  Dim var_20 As SafeArray
  loc_00412DE3:   var_20 = global_160
  loc_00412EA7:   global_176 = VarPtr(var_20(1, 1, 1, 1))
  loc_00412EB6:   global_180 = VarPtr(global_108(3))

Три строки вместо более двадцати. Обращение к четырёхмерному массиву в виде var_20(1, 1, 1, 1) вместо арифметического взрыва из смещений полей дескриптора. Переменная var_20 корректно объявлена как Dim var_20 As SafeArray в начале процедуры. Шаблонный код проверки границ исчез. Метод читаем.

Это улучшение затрагивает большинство приложений VB6 в Native Code, использующих массивы нетривиальным образом - код обработки изображений, численные алгоритмы, процедуры преобразования данных, игровую логику и любые другие области, где многомерные массивы являются естественным инструментом. Прирост качества для подобных методов - одно из наиболее визуально впечатляющих изменений за последние версии.

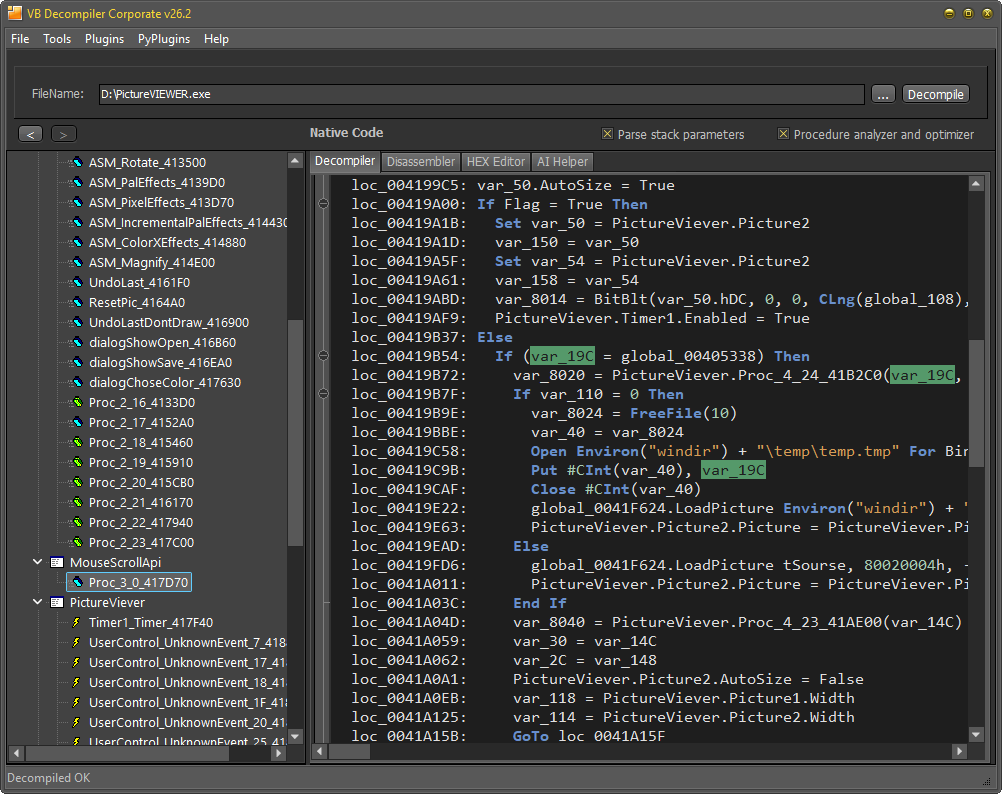

Изоляция состояний условных ветвей на основе снимков

Давней причиной ошибок декомпиляции в сложных методах VB6 Native Code было загрязнение состояния между ветвями If/Else. При анализе ветви If условной конструкции все изменения, которые декомпилятор вносил в свою внутреннюю модель - значения регистров, состояние стека CPU и FPU, присвоения переменных - переносились в анализ ветви Else, как если бы оба пути выполнения разделяли один контекст. Это приводило к некорректным присвоениям переменных, фантомным ссылкам и некорректному выводу, особенно в пользовательских методах классов со сложной логикой.

Версия 26.2 решает эту проблему кардинально. Когда декомпилятор встречает конструкцию If/Else, он теперь:

• Создаёт полный снимок состояния в точке ветвления, включая все значения регистров, состояние стека CPU и FPU, а также полную карту присвоений переменных.
• Анализирует ветвь If, используя рабочую копию этого снимка.
• Восстанавливает сохранённый снимок перед входом в блок Else, обеспечивая полную изоляцию анализа двух ветвей друг от друга.

Это изменение оказывает существенное влияние на качество декомпиляции для любого бинарного файла, содержащего нетривиальную условную логику - что на практике означает подавляющее большинство реальных программ VB6 Native Code.

Переписанный анализ временных и неиспользуемых переменных

Анализ и фильтрация временных и неиспользуемых переменных в декомпилированном VB6 Native Code полностью переписаны с нуля. Предыдущая реализация развивалась эволюционно и в ряде случаев не фильтровала мусорный код при обработке оптимизированных шаблонов промежуточного кода, генерируемого компилятором.

Новая реализация - это чистый, структурированный проход анализа, корректно определяющий переменные, существующие исключительно как компиляторные временные, и исключающий их из вывода, не удаляя при этом переменные, которые, пусть и короткоживущие, несут семантическую нагрузку. В результате декомпилированный результат содержит значительно меньше "шума", а восстановленный исходный код становится более читаемым.

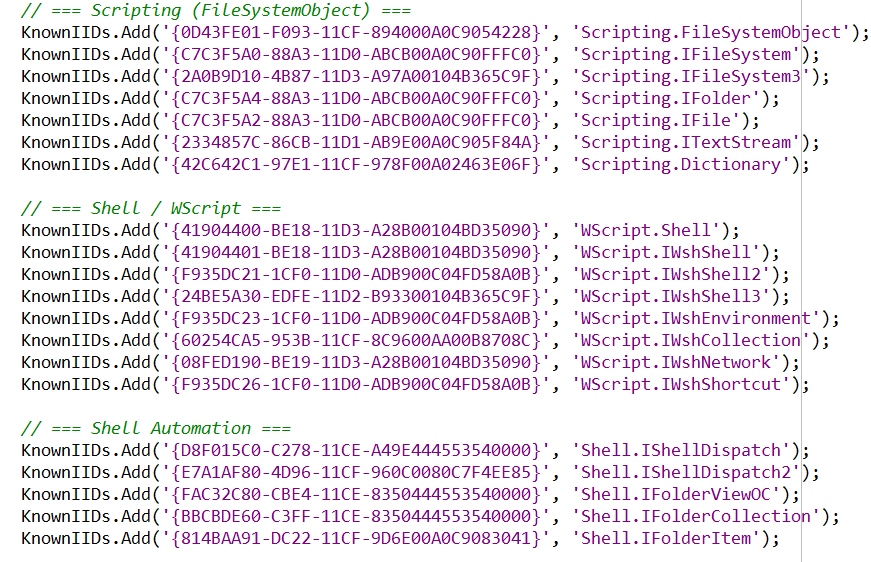

Значительно расширена эвристика Interface ID для позднего связывания

Программы VB6, использующие позднее связывание - то есть объектные переменные, объявленные как Object, а не с конкретным типом - практически не оставляют информации о типах в скомпилированном бинарном файле. Эвристический анализатор позднего связывания декомпилятора идентифицирует вызываемый во время выполнения интерфейс, сопоставляя идентификатор интерфейса (IID) цели с известной базой данных.

Эта база данных существенно расширена в версии 26.2 и теперь охватывает следующие семейства интерфейсов:

• Базовые интерфейсы COM/OLE - ITypeLib, ICreateTypeInfo, ITypeInfo и связанные объекты системы типов.
• Автоматизация Microsoft Office - интерфейсы Word, Excel, Access, Outlook и PowerPoint.
• Доступ к данным - ADO (ActiveX Data Objects) и DAO (Data Access Objects).
• XML и HTTP - интерфейсы MSXML, WinHTTP и WinInet.
• Скриптинг и оболочка - FileSystemObject (Scripting runtime), объекты Shell и WScript.
• Веб-браузер - интерфейсы Internet Explorer и элемента управления WebBrowser.
• Обмен сообщениями - интерфейсы CDO и MAPI для автоматизации электронной почты.
• Служба каталогов - ADSI (Active Directory Service Interfaces).
• Скриптинг - VBScript.RegExp и связанные объекты.

Каждая запись интерфейса в базе данных также содержит GUID родительской библиотеки. Если соответствующий TypeLib зарегистрирован в реестре Windows на машине, где запущен VB Decompiler, инструмент автоматически извлечёт из него полную информацию TypeLib и использует её для улучшения декомпиляции методов и свойств этого интерфейса без какой-либо ручной настройки.

Переработанная эмуляция создания объектов __vbaNew2

Создание объектов в VB6 Native Code обрабатывается функцией __vbaNew2 из msvbvm60.dll (и её эквивалентами в других версиях среды выполнения). Декомпиляция этого шаблона полностью переработана. Новая реализация более точно восстанавливает присвоение объекта через оператор Set с созданием нового экземпляра класса и обрабатывает граничные случаи, которые предыдущая версия могла некорректно отображать в выводе.

Переработанная декомпиляция __vbaPrintObj

API среды выполнения __vbaPrintObj, используемый VB6 внутренне для вызовов метода Print на различных объектах вывода, полностью переработан. Новая реализация корректно определяет и различает разные типы объектов печати, которые могут выступать содержимым операции вывода - такие как строки, символы, табуляции и отладочный вывод - и точно представляет каждый из них в декомпилированном коде.

Эмуляция инструкции SAR для знакового деления

Компилятор VB6 часто использует ассемблерную инструкцию sar (shift arithmetic right, арифметический сдвиг вправо) как оптимизацию деления знаковых целых чисел на степени двойки. Например, sar eax, 1 эквивалентно делению eax на 2, а sar eax, 2 - делению на 4. В версии 26.2 добавлена полная эмуляция этой инструкции в движке анализа Native Code. Код, который ранее отображался как сырая операция побитового сдвига, теперь корректно восстанавливается как выражение целочисленного деления, соответствующее исходному намерению.

Улучшенный анализатор кода: предварительное обнаружение условных переходов

Анализатор кода теперь выполняет предварительный проход по всем строкам, содержащим условные переходы, до начала основного анализа. При обнаружении такой строки анализатор больше не будет сворачивать её адрес, даже если в этом месте находятся временные переменные, являющиеся кандидатами на исключение. Это предотвращает ситуации, при которых важные адреса переходов удалялись в ходе оптимизации, а ссылки на них оставались.

Рефакторинг и ускорение анализатора и оптимизатора кода

Движок анализатора и оптимизатора кода прошёл существенный внутренний рефакторинг. Помимо улучшения корректности, рефакторинг сделал конвейер постобработки - этап преобразования сырого декомпилированного вывода в чистый структурированный код VB6 - значительно быстрее. Пользователи, работающие с большими бинарными файлами заметят ощутимое сокращение времени анализа.

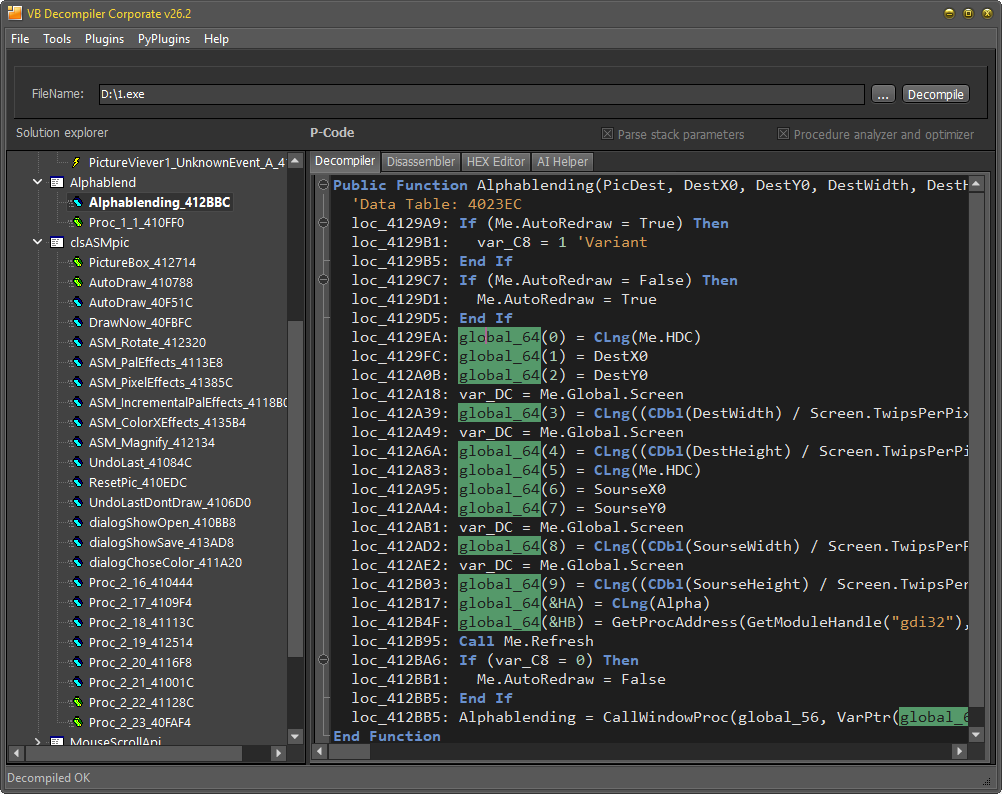

Подсветка глобальных переменных

В версии 26.1 была введена подсветка по клику для локальных строковых переменных, позволяющая видеть все вхождения выбранной переменной str_XX. Версия 26.2 распространяет эту возможность на глобальные переменные: клик по любой переменной global_XX в представлении кода теперь подсвечивает все её вхождения в текущей процедуре, упрощая отслеживание изменений переменной внутри больших и сложных функций.

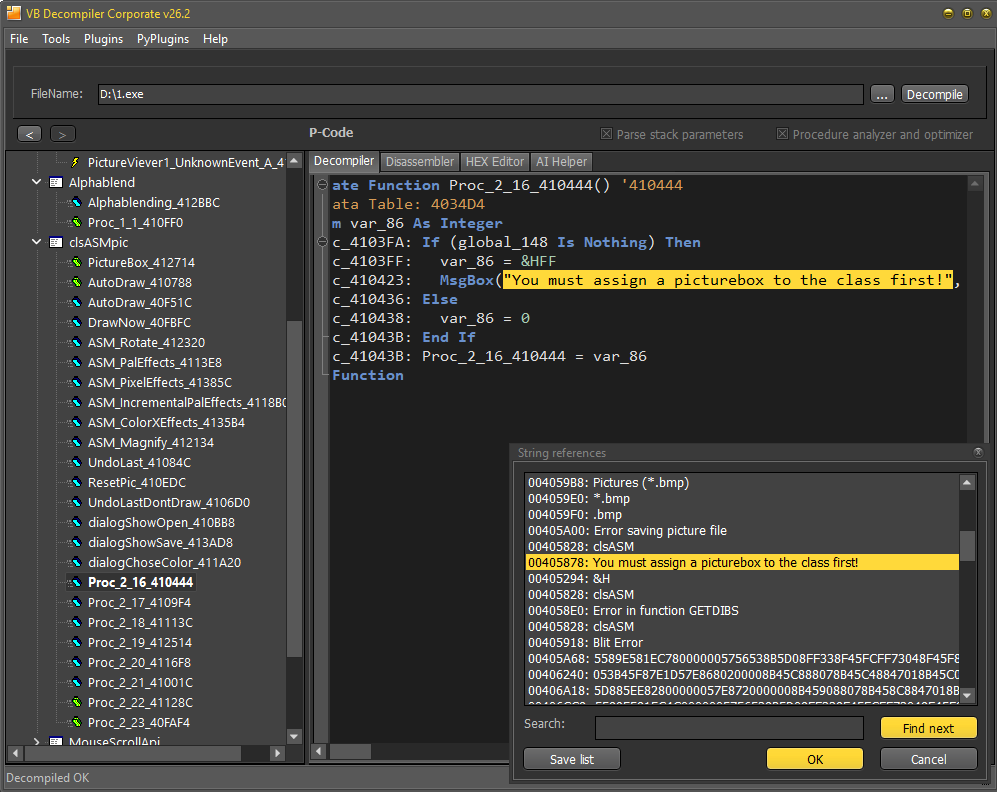

Диалог ссылок на строки поддерживает более 32 000 строк

Диалог ссылок на строки обновлён для поддержки бинарных файлов, содержащих более 32 000 строковых ссылок - ограничение, которое ранее было жёстко задано в коде и вызывало усечение или проблемы с отображением в очень больших программах. Кроме того, в диалоге теперь полностью поддерживаются поиск строк и навигация по ним, позволяющие быстро находить нужные строки в программах с большим количеством строковых переменных и констант.

Также оптимизирована работа с памятью при операциях со списками строк, что снижает потребление памяти при работе с большими строковыми таблицами.

Обновлённые сигнатуры API: rtcGetSetting и rtcDeleteSetting

Сигнатуры функций API среды выполнения VB rtcGetSetting и rtcDeleteSetting обновлены для корректного отражения использования ими параметров типа Variant. Это исправление обеспечивает корректную декомпиляцию вызовов этих функций, используемых для чтения и удаления параметров приложения в реестре. Теперь параметры функций корректно типизированы и декомпилируются без использования эвристики.

Полностью переработанная справочная система на испанском языке

Справочная система на испанском языке полностью переписана и пересмотрена носителем языка. Предыдущий перевод содержал различные устаревшие данные и разделы, не отражавшие текущий набор функций. Новый перевод охватывает весь справочный материал с точным профессиональным техническим изложением на испанском языке. Особая благодарность Leonardo Donaire за масштабную работу над переводом.

Исправления ошибок

• Изменение размера вкладки AI Helper при разворачивании окна: при разворачивании окна VB Decompiler на весь экран вкладка AI Helper не изменяла размер корректно. Теперь вкладка и её содержимое корректно масштабируются вместе с остальным окном.
• Навигация в диалоге ссылок на строки (.NET): попытка перейти к скрытой функции, сгенерированной компилятором, из диалога ссылок на строки в бинарном файле .NET больше не вызывает ошибку.
• Остаточные строки в окне трассировки: при повторном открытии окна трассировки после предыдущего сеанса строки кода из прошлой трассировки в ряде случаев оставались видимыми. Теперь окно трассировки корректно очищает старое содержимое при открытии.
• Отсутствующий End If при обнаружении ветви Else: функция обнаружения ветви Else в анализаторе и оптимизаторе Native Code не вставляла закрывающий блок End If в ряде редких шаблонов кода.
• Если программа, скомпилированная в P-Code, декомпилировалась сразу после декомпиляции программы, скомпилированной в Native Code, указатель this некорректно добавлялся к базовым свойствам объекта Global в результате декомпиляции P-Code. Теперь декомпилятор корректно сбрасывает всё состояние между сеансами.
• Не распознавалась конструкция Else перед условным переходом: конструкция Else не генерировалась, когда непосредственно перед блоком Else в VB6 Native Code находился условный переход.

(C) Сергей Чубченко, разработчик VB Decompiler
